Los calentador de agua de baja presión solares es la mejor solución para el ahorro de combustibles diarios como el gas LP, Gas Natural, que generan grandes cantidades de contaminantes y el costo es muy elevado.Su campo de aplicación va desde Casas habitación, comercios, restaurantes, gimnasios, parques recreativos, hoteles industrias y toda instalación que requiere del servicio de agua caliente.

---

Contenido

• Cuenta con un termo tanque de 180 L
• Tubos de vacío
• Estructura de acero inoxidable
• Tornillería suficiente para su instalación
• Ánodo de magnesio
• Empaques

---

En estos diagramas la presión de agua del Inmueble será la presión obtenida por energía cinética del tanque de almacenamiento, en todas las instalaciones el tanque de almacenamiento de agua debe quedar en un  nivel superior del boiler solar, se recomienda un desnivel de 1.2 metros como mínimo. (No incluye ningún accesorio de instalación únicamente todas las partes del tanque, tubos de vidrio, y estructura metálica del calentador).

Diagrama de Instalación de un Sistema de Baja Presión sin Respaldo de Agua Caliente

Diagrama de Instalación de un Sistema de Baja Presión con Respaldo de Agua Caliente

Diagrama de Instalación de un Sistema Con Bomba Presurizadora y Respaldo de Agua Caliente

---

Conexiones Tanque

1. Entrada de agua fría. 3/4 Macho x35 mm de acero inoxidable (SUS304)
2. Ventilación de agua. 1/2 Hembrax25mm de acero inoxidable (SUS304)
3. Salida de agua caliente. 3/4 machox35mm de acero inoxidable (SUS304)
4. Salida de mantenimiento. 3/4 Hembra de acero inoxidable (SUS304)
5. Tapón de cobre para drenaje de agua y mantenimiento del equipo. 3/4 Macho

---

Consideraciones y Precauciones

• NO INSTALAR SIN TINACO EN EL DOMICILIO, YA QUE SE PUEDE CAUSAR DAÑOS EN EL TERMOTANQUE GENERANDO FUGAS DE AGUA.
• Las imágenes pueden variar ligeramente al producto en físico.
• Manejarse con cuidado, evite quitar cualquier protección durante el transporte y al manipularse.
• Tener especial cuidado del manejo de los tubos de vidrio, son sumamente delicados, no aventar, estribar, golpear.
• Traslado o manipulación de los componentes del boiler entre dos personas.
•  Se recomienda limpiar regularmente las entradas y salidas de agua del boiler asi como su entrada de respiracion para evitar daños por corrosión. (remover el sarro que se acumula en las entradas)(cada 3 meses).
• En lugares donde el agua sea muy salitrosa se recomienda el mantenimiento y cambio de la barra de magnesio del equipo cada 3 meses. Es necesario drenar todos los residuos que se puedan encontrar en el termotanque o tubos evacuados, es posible utilizar liquido desincrustante o una mezcla de 50% agua y 50% vinagre y enjuagar con abundante agua.
• Anclar las patas del boiler antes llenar con agua.

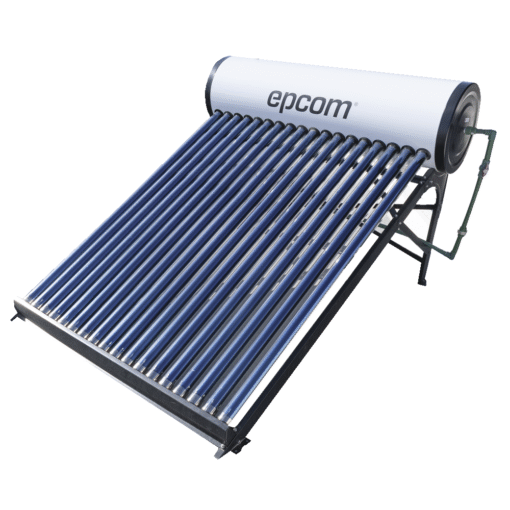

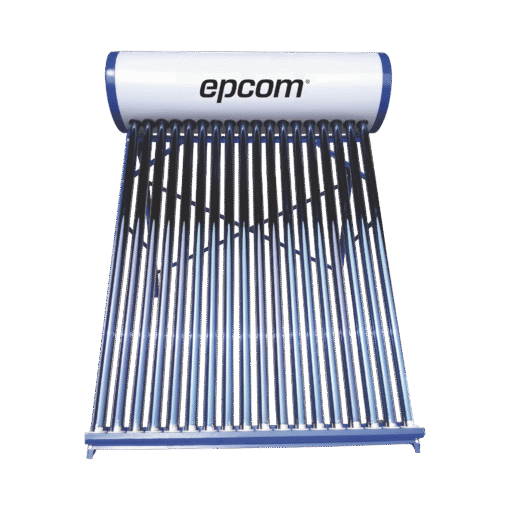

BOILER SOLAR

Vista aerea boiler solar EPCOM

Vista panoramica del Boiler Solar EPCOM
