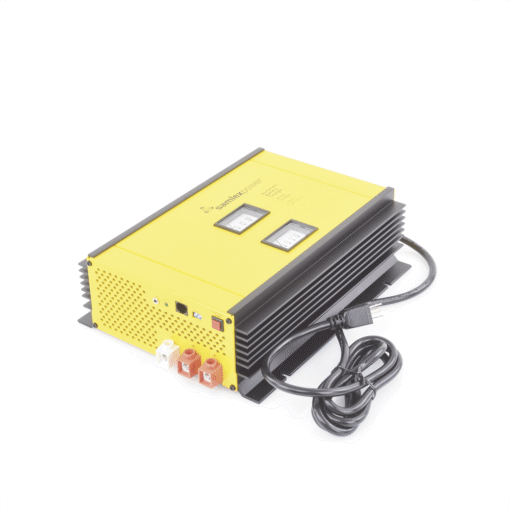

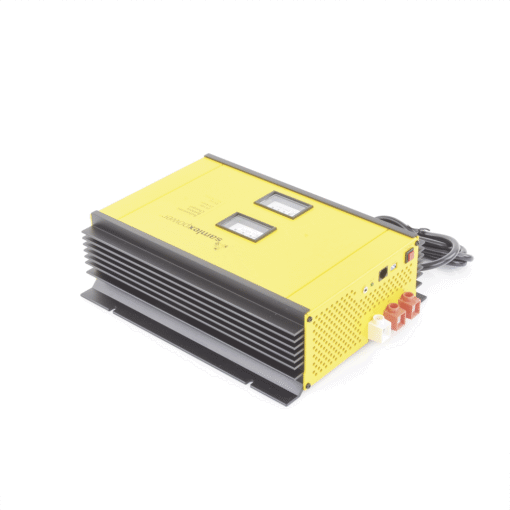

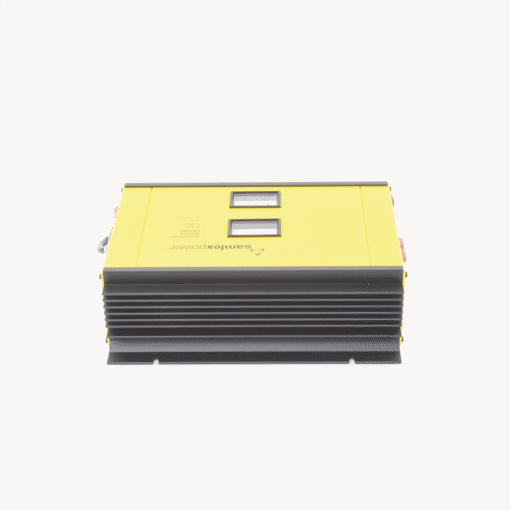

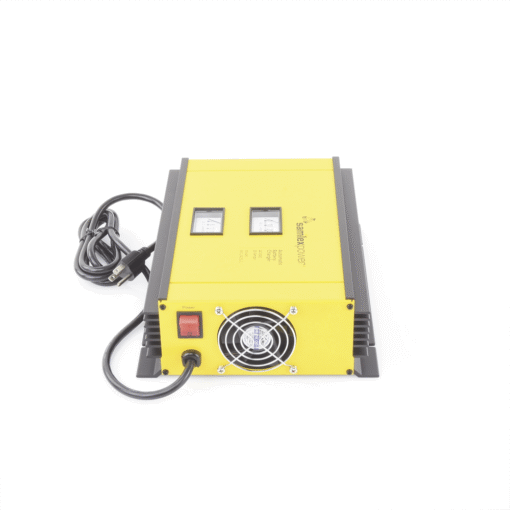

Cargadores Industriales Serie SEC-UL

SEC-2425-UL

Características principales

• Alta eficiencia, peso ligero y operación silenciosa.
• Operación completamente automática «conecte y olvide».
• Amperímetro integrado.
• Modo de operación como fuente con respaldo de energía en CD.

Función de fuente de poder y fuente con respaldo de energía en CD

Los cargadores industriales de la serie SEC-UL de Samlex America se pueden utilizar como fuente de poder y como fuente con respaldo de energía.

Uso como de fuente de poder:

• Cuando el cargador es utilizado como fuente de poder, únicamente se conecta la carga directamente en el cargador en la terminal negativa y una de las tres terminales positivas.  Considere que el consumo de la carga no debe exceder la capacidad del cargador.

Uso como fuente con respaldo de energía:

• Cuando el cargador es utilizado como fuente con respaldo de energía es necesario modificar la configuración de los DIP switches que tiene el cargador de la siguiente manera:

• Una vez modifiacada la configuración de los DIP switches, la carga debe de ser conectada directamente en la batería -se recomienda utilizar un interruptor entre la carga y la batería- con la carga apagada.
• Posteriormente se conecta el cargador a la batería, una vez conectado el sistema se conecta la alimentación del cargador, el cargador comenzará a entregar corriente a la batería en función del estado de carga de la misma, cuidando que esta se encuentre cargada, en caso de fallo de energía la carga se alimentará directamente de la batería, y una vez que regrese el energía el cargador volverá a cargar la batería.

Protecciones:

• Corto circuito.
• Polaridad inversa en batería.
• Sobrecorriente.

Especificaciones técnicas:

Voltaje de entrada: 120/220* Vca.

Corriente de carga: 25 A.

Voltaje de salida (nominal): 24 Vcd.

Dimensiones: 331 x 244 x 97 mm

Peso: 4.1 kg

*Seleccionable a través de jumper interno.
