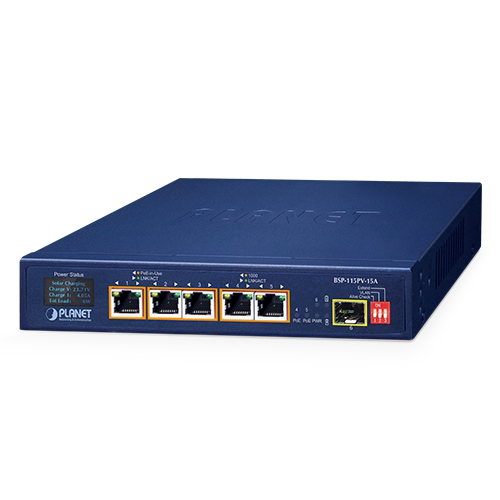

Switch PoE solar de 5 puertos con PoE+ 802.3at, 1 puerto SFP 1000X y pantalla LCD

Name: Switch PoE solar de 5 puertos con PoE+ 802.3at, 1 puerto SFP 1000X y pantalla LCD - Soluciones Tecnológicas
SKU: BSP-115PV-15A
Price: 1111870 COP
Availability: InStock

$ 1.111.870

Características Principales:

5 puertos PoE+ 802.3at para alimentar cámaras y APs
1 puerto SFP 1000X para enlace de fibra óptica de alta velocidad
Pantalla LCD integrada para monitoreo de energía y estado
Diseño robusto para aplicaciones solares y exteriores
Alimentación PoE+ simplifica instalación sin cables eléctricos

6 disponibles

SKU: BSP-115PV-15A Categoría: Redes Marca: PLANET

PLANET modelo: BSP-115HP-5A / BSP-115PV-15A

La Serie BSP-115 de PLANET es un switch PoE Ethernet industrial diseñado para operar con energía renovable, integrando tecnología Power over Ethernet de última generación con sistemas de alimentación solar, eólica e hidroeléctrica, alineado con los principios ESG (Environmental, Social, and Governance). Equipado con cinco puertos Gigabit 10/100/1000BASE-T con capacidad de inyección PoE y un puerto SFP 100/1000BASE-X para enlace de fibra óptica con alcance de hasta 120 kilómetros, este switch está diseñado para aplicaciones en locaciones remotas como represas, bosques, desiertos, parques nacionales, áreas de protección animal y carreteras, donde no existe infraestructura de energía tradicional. La serie ofrece dos modelos: el BSP-115HP-5A con presupuesto PoE de 65W, puerto 1 con soporte 802.3bt PoE++ de 60W y entrada DC auxiliar, y el BSP-115PV-15A con presupuesto PoE de 120W, pantalla LCD inteligente de 1.1 pulgadas y controlador de carga con seguimiento del punto de máxima potencia (MPPT). Ambos modelos incorporan gestión inteligente de batería con soporte para baterías de plomo-ácido, litio y litio-hierro (LiFePO4), protección contra sobrecorriente, polaridad inversa, retorno de corriente y sensor de temperatura para protección de la batería contra sobrecalentamiento. Con arquitectura Store-and-Forward, trama jumbo de 10K bytes, tabla de direcciones MAC de 2K entradas, buffer compartido de 2.5Mb y matriz de conmutación de 12Gbps no bloqueante, este switch garantiza transmisión de datos de alta velocidad en entornos industriales exigentes con temperaturas de operación de -20°C a 65°C, protección ESD de 4KV contacto/8KV aire y protección contra sobretensión de 2KV en gabinete metálico IP30.

Características Generales

Puertos de Cobre: 5 x 10/100/1000BASE-T RJ45 auto-MDI/MDI-X
Puerto de Fibra: 1 x 100/1000BASE-X SFP (detección automática de velocidad SFP)
Arquitectura de Conmutación: Store-and-Forward, 12Gbps no bloqueante
Throughput: 8.92Mpps @ 64 bytes
Tabla MAC: 2K entradas
Buffer Compartido: 2.5Mb
Trama Jumbo: 10K bytes
Control de Flujo: IEEE 802.3x full-duplex, back pressure half-duplex
Eficiencia Energética: IEEE 802.3az Energy-Efficient Ethernet
Conector de Alimentación: Bloque terminal removible de 6 pines
DIP Switch Frontal: PD Alive Check, VLAN (aislamiento de puertos), Modo Extend, selección PoE 24V/48V (puertos 4-5 en BSP-115HP-5A)
DIP Switch Posterior: PWR (encendido), BAT (tipo de batería), BV (voltaje de batería), LiFe (batería litio-hierro)
Indicadores LED: Sistema (PWR, BAT out, BAT in), actividad por puerto RJ45 (LNK/ACT, PoE-in-use), actividad SFP (LNK/ACT); modelo BSP-115PV-15A incluye LED posteriores (SYS, PWR, PV in, BAT out, BAT in, BAT V in)
Cumplimiento Normativo: FCC Part 15 Class A, CE
Estándares Soportados: IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3ab 1000BASE-T, IEEE 802.3z Gigabit SX/LX, IEEE 802.3x, IEEE 802.3at, IEEE 802.3bt, IEEE 802.3az

Rendimiento de Switching

Arquitectura: Store-and-Forward con filtrado y reenvío a velocidad de cable
Matriz de Conmutación: 12Gbps no bloqueante
Throughput: 8.92Mpps @ 64 bytes
Tabla de Direcciones MAC: 2K entradas
Buffer de Datos Compartido: 2.5Mb
Trama Jumbo: 10K bytes
Control de Flujo: IEEE 802.3x para full-duplex, back pressure para half-duplex
Auto-Negociación: 10/100Mbps (half/full duplex), 1000Mbps (full duplex) con auto MDI/MDI-X
Eficiencia Energética: IEEE 802.3az EEE
Puerto SFP: Soporta doble velocidad 100BASE-FX y 1000BASE-SX/LX; distancia hasta 2km (fibra multimodo) y hasta 120km (fibra monomodo o WDM)

Capacidades PoE

Estándar PoE: IEEE 802.3at Power over Ethernet Plus PSE (end-span); IEEE 802.3bt en puerto 1 del BSP-115HP-5A
Modelo BSP-115HP-5A (65W):
– Puerto 1: 802.3bt PoE++ 60W máx., 48V DC, pines 1/2(+), 3/6(-), 4/5(+), 7/8(-)
– Puertos 2-3: 802.3at PoE+ 35W máx., 48V DC, pines 1/2(+), 3/6(-)
– Puertos 4-5: 24V pasivo (25W máx.) o 48V 802.3at PoE+ (35W máx.), seleccionable por DIP switch; 24V: pines 4/5(+), 7/8(-); 48V: pines 1/2(+), 3/6(-)
– Presupuesto PoE total: 65W
Modelo BSP-115PV-15A (120W):
– Hasta 5 puertos con dispositivos IEEE 802.3at alimentados simultáneamente
– Hasta 35W por puerto PoE, 48V DC
– Puerto 1: pines 1/2(+), 3/6(-), 4/5(+), 7/8(-); Puertos 2-5: pines 1/2(+), 3/6(-)
– Presupuesto PoE total: 120W
Funciones de Gestión PoE: Control de presupuesto PoE total, verificación de dispositivo alimentado (PD Alive Check), protección de circuito contra interferencia entre puertos, desconexión por sobrepresupuesto
Alcance de Alimentación: Hasta 100 m en modo estándar, hasta 250 m (820.2 ft) en modo extendido (10Mbps duplex con salida PoE de 21.2W)
PD Alive Check: Monitoreo en tiempo real del estado del PD; reinicio automático de alimentación PoE si el PD deja de responder

Alimentación Solar y Gestión de Batería

Carga Solar: Carga y descarga automática integrada, eficiencia máxima 98%
Corriente Máxima de Carga: 5A (BSP-115HP-5A) / 15A (BSP-115PV-15A)
Entrada Solar BSP-115HP-5A:
– Panel solar 15-27V (voltaje circuito abierto) con batería 12V, máx. 135W, circuito 5A
– Panel solar 32-45V (voltaje circuito abierto) con batería 24V, máx. 225W, circuito 5A
– Entrada DC auxiliar: 15~24V DC con batería 12V; 32~36V DC con batería 24V
Entrada Solar BSP-115PV-15A:
– Panel solar 20-27V (voltaje circuito abierto) con batería 12V, máx. 405W, circuito 15A
– Panel solar 32-45V (voltaje circuito abierto) con batería 24V, máx. 675W, circuito 15A
– Entrada PV en paralelo: pines 1/2(+/-) y 3/4(+/-); compatible con entrada DC pero no simultánea con solar
Tipos de Batería Soportados: Plomo-ácido (12V/24V), Litio (12.6V/25.2V), Litio-Hierro LiFePO4 (14.6V/29.2V)
Capacidad Recomendada: 290AH para carga plena 65W (BSP-115HP-5A) / 500AH para carga plena 120W (BSP-115PV-15A)
Protecciones de Batería: Carga flotante integrada, protección contra sobrecorriente, protección contra polaridad inversa (batería y electrodos de carga), protección contra retorno de corriente al panel PV, protección contra sobretemperatura (corte a 70-75°C)
MPPT: Controlador de carga con seguimiento del punto de máxima potencia (solo BSP-115PV-15A)
Pantalla LCD Inteligente (solo BSP-115PV-15A): 1.1 pulgadas (26.77 x 16 mm); muestra voltaje y corriente de entrada solar, voltaje y corriente de batería, corriente PoE, batería restante y tiempo de carga restante, temperatura y humedad
Sensor de Temperatura: Detector -20~100°C (BSP-115HP-5A) / -20~120°C (BSP-115PV-15A); el BSP-115PV-15A incluye sensor de humedad 0~100% RH

Especificaciones Físicas y Ambientales

Gabinete: Metálico IP30
Dimensiones BSP-115HP-5A (An x Pr x Al): 142 x 159 x 34 mm (5.59 x 6.26 x 1.34 in)
Dimensiones BSP-115PV-15A (An x Pr x Al): 142 x 197 x 34 mm (5.59 x 7.76 x 1.34 in)
Peso BSP-115HP-5A: 690 g
Peso BSP-115PV-15A: 820 g
Instalación: Escritorio o montaje en pared (orejas de montaje incluidas)
Temperatura de Operación: -20°C a 65°C
Temperatura de Almacenamiento: -40°C a 70°C
Humedad Relativa: 5% a 95% (sin condensación), operación y almacenamiento
Protección ESD: ±4KV descarga por contacto, ±8KV descarga por aire (puertos Ethernet DC)
Protección contra Sobretensión: 2KV
Consumo BSP-115HP-5A: 3.36W / 11.5BTU en espera (sin PoE); 75.6W / 257.8BTU a plena carga (con PoE)
Consumo BSP-115PV-15A: 3W / 10.2BTU en espera (sin PoE); 140W / 477BTU a plena carga (con PoE)
Bloque Terminal: Removible de 6 pines; BSP-115HP-5A: pines 1/2(+/-) panel PV, 3/4(+/-) DC, 5/6(-/+) batería; BSP-115PV-15A: pines 1/2(+/-) y 3/4(+/-) panel PV en paralelo, 5/6(-/+) batería

Módulos SFP Gigabit Compatibles (1000BASE-X)

MGB-TSX — 1000BASE-SX, 550m, -40~85°C
MGB-TSX2 — 1000BASE-SX, 2km, -40~85°C
MGB-TLX — 1000BASE-LX, 20km, -40~85°C
MGB-TL40 — 1000BASE-LX, 40km, -40~85°C
MGB-TL80 — 1000BASE-LX, 80km, -40~85°C
MGB-TLA10 — 1000BASE-BX WDM TX:1310nm, 10km, -40~85°C
MGB-TLB10 — 1000BASE-BX WDM TX:1550nm, 10km, -40~85°C
MGB-TLA20 — 1000BASE-BX WDM TX:1310nm, 20km, -40~85°C
MGB-TLB20 — 1000BASE-BX WDM TX:1550nm, 20km, -40~85°C
MGB-TLA40 — 1000BASE-BX WDM TX:1310nm, 40km, -40~85°C
MGB-TLB40 — 1000BASE-BX WDM TX:1550nm, 40km, -40~85°C
MGB-TLA80 — 1000BASE-BX WDM TX:1490nm, 80km, -40~85°C
MGB-TLB80 — 1000BASE-BX WDM TX:1550nm, 80km, -40~85°C
MGB-TSA — 1000BASE-BX WDM TX:1310nm, 2km, -40~85°C
MGB-TSB — 1000BASE-BX WDM TX:1550nm, 2km, -40~85°C
MGB-TGT — 1000BASE-T, 100m, -40~85°C
MGB-TLA120 — 1000BASE-BX WDM TX:1490nm, 120km, -40~85°C
MGB-TLB120 — 1000BASE-BX WDM TX:1550nm, 120km, -40~85°C

Módulos SFP Fast Ethernet Compatibles (100BASE-X)

MFB-TFX — 100BASE-FX, 1310nm, 2km, -40~85°C
MFB-TF20 — 100BASE-FX, 1310nm, 20km, -40~85°C
MFB-TFA20 — 100BASE-BX WDM TX:1310nm, 20km, -40~85°C
MFB-TFB20 — 100BASE-BX WDM TX:1550nm, 20km, -40~85°C
MFB-TFA40 — 100BASE-BX WDM TX:1310nm, 40km, -40~85°C
MFB-TFB40 — 100BASE-BX WDM TX:1550nm, 40km, -40~85°C
MFB-TSB — 100BASE-BX Multimodo/WDM TX:1550nm RX:1310nm, 2km, -40~85°C
MFB-TF120 — 100BASE-FX, 1550nm, 120km, -40~85°C
MFB-TSA — 100BASE-BX Multimodo/WDM TX:1310nm, 2km, -40~85°C
MFB-TFB60 — 100BASE-BX WDM TX:1550nm, 60km, -40~85°C
MFB-TFA60 — 100BASE-BX WDM TX:1310nm, 60km, -40~85°C

Aplicaciones Principales

Sistemas de videovigilancia IP en locaciones remotas sin acceso a red eléctrica
Estaciones base de comunicación remota con alimentación solar
Puntos de acceso inalámbrico PoE en exteriores (parques nacionales, reservas naturales)
Monitoreo ambiental en represas, bosques y desiertos
Sistemas de control en carreteras y autopistas
Infraestructura de red cero-carbono con respaldo de batería para operación nocturna
Extensión de red con enlace de fibra óptica hasta 120 km hacia centro de control
