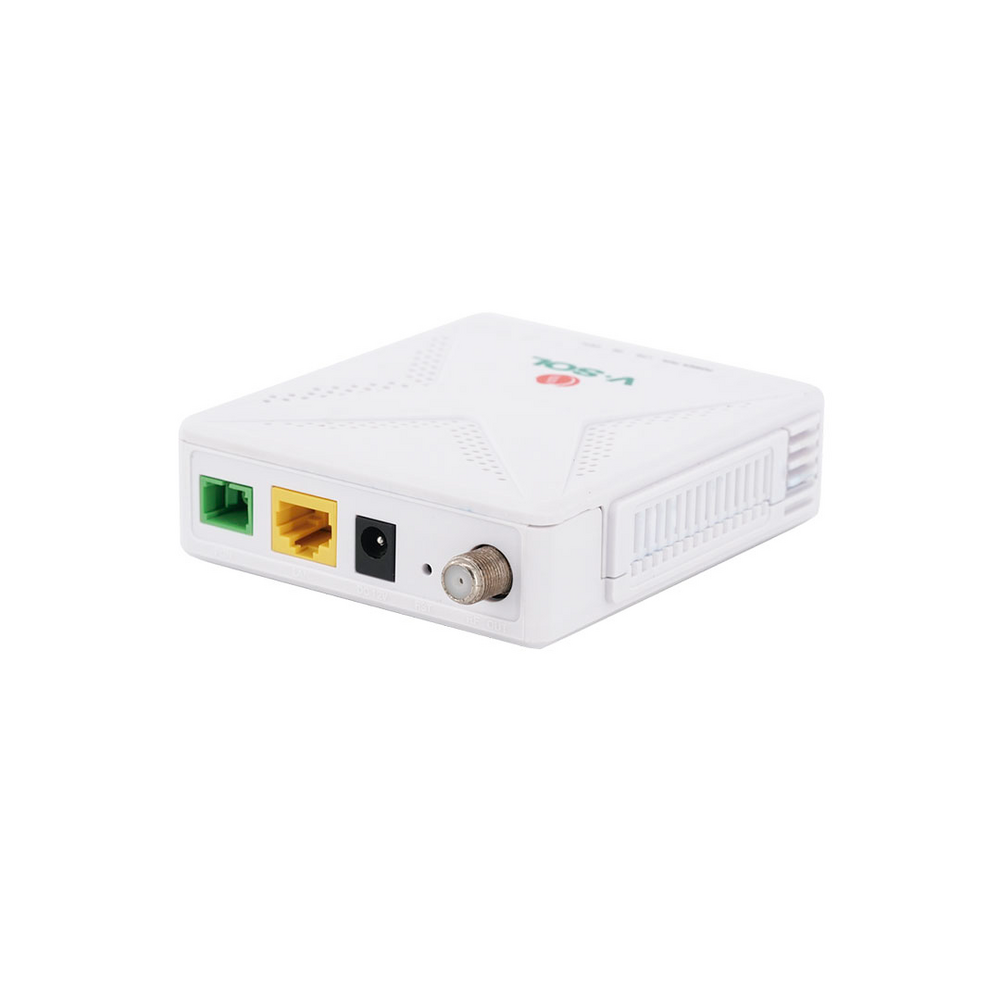

ONU Dual G/EPON con 1 Puerto SC/APC + 1 puerto LAN Gigabit + 1 puerto CATV

○ Parámetros de hardware

Dimensión

100mm×92mm×30mm(L×W×H)

Peso neto

130g

Estado de funcionamiento

Temperatura de funcionamiento: -10 ~ +55°C

Humedad de funcionamiento: 5 ~ 95%(sin condensación)

Condiciones de almacenamiento

Temperatura de almacenamiento: -40 ~ +70°C

Humedad de almacenamiento: 5 ~ 95% (sin condensar)

Adaptador de corriente

DC 12V, 0.5A, adaptador de corriente AC-DC externo

Alimentación

≤4.2W

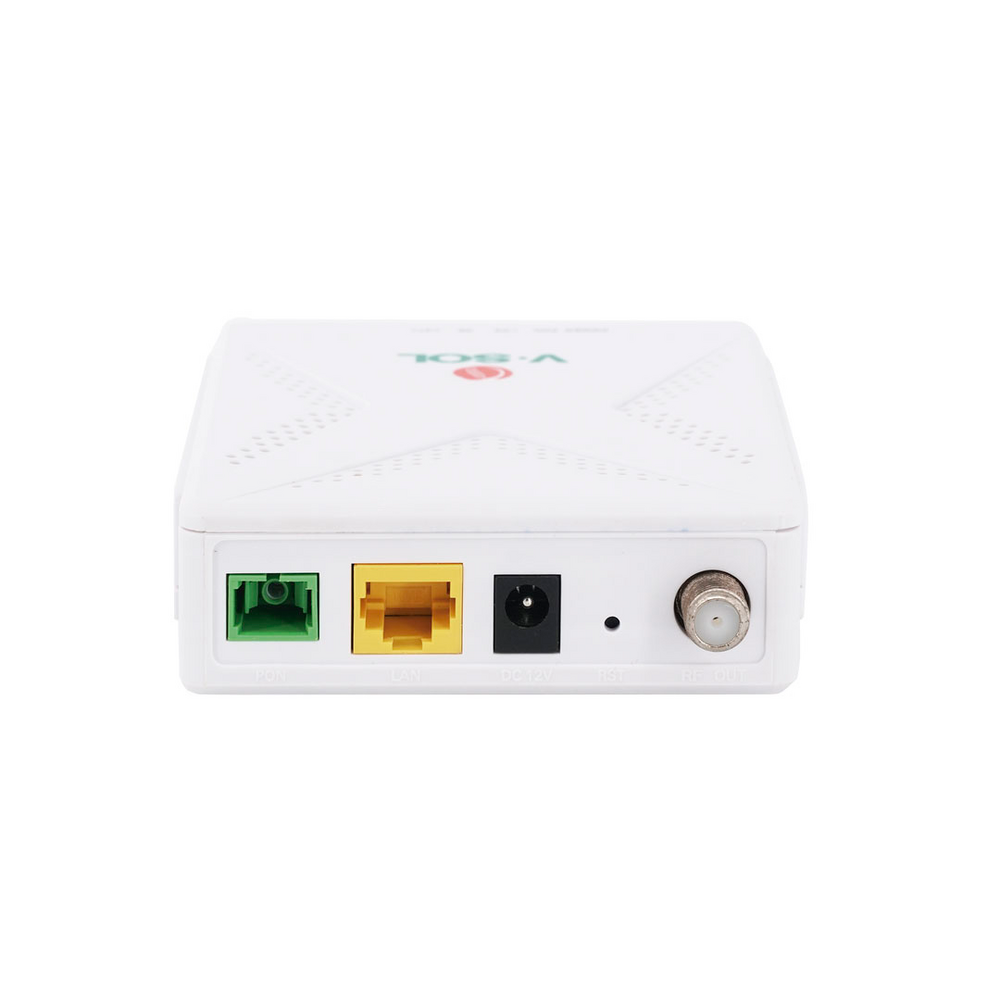

Interfaz

1GE+CATV

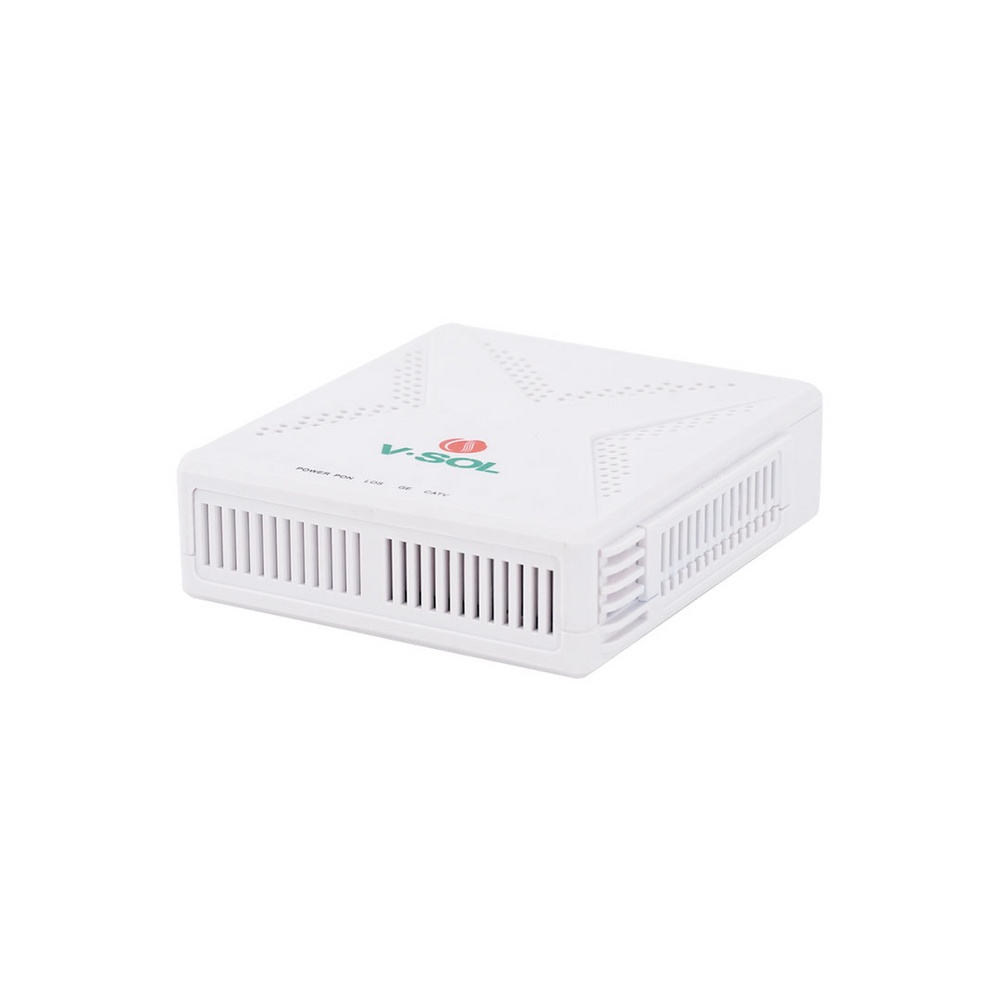

Indicadores

POTENCIA, LOS, PON, LAN, CATV

○ Parámetro de interfaz

Interfaz PON

l 1 puerto XPON (EPON PX20+ y GPON Clase B+)

l SC monomodo, conector SC/APC

l Potencia óptica TX: 0～+4dBm

l Sensibilidad RX: -27dBm

l Potencia óptica de sobrecarga: -3dBm(EPON) o -8dBm(GPON)

l Distancia de transmisión: 20 km

l Longitud de onda: TX 1310nm, RX1490nm, CATV 1550nm

Interfaz LAN

1*GE Puertos RJ45 con autonegociación

Interfaz CATV

V2801D V2:

l RF Potencia óptica : +2～-18dBm

l Longitud de onda de recepción óptica: 1550±10 nm

l Gama de frecuencias RF: 47～1000MHz

l Impedancia de salida RF: 75Ω

l Nivel de salida RF: ≥ 70dBuV(0～-15dBm)

l Rango AGC: 0～-15dBm

l MER: ≥32dB(-14dBm entrada óptica)

V2801D V3:

l Potencia óptica RF : 0～-3dBm

l Longitud de onda de recepción óptica: 1550±10 nm

l Gama de frecuencias RF: 47～1000MHz

l Impedancia de salida RF: 75Ω

l Nivel de salida RF: ≥ 60dBuV（0~-3dBm）

l Gama AGC: no compatible

l MER: ≥32dB(0~-3dBm entrada óptica)

○ Datos de función

Modo PON

XPON Modo Dual

Modo de enlace ascendente

Modo Bridging y Routing

Buena conexión con las OLT de la corriente principal

CATV

Gestión remota de CATV

Estándar

l Compatible con CTC OAM 2.1 y 3.0

l Soporte ITUT984.x OMCI

Capa 2

l Puentes 802.1D y 802.1ad

l CoS 802.1p

l VLAN 802.1Q

Capa3

l IPv4

l Cliente/Servidor DHCP

l PPPoE, NAT, DMZ, DDNS

Multidifusión

IGMP v2/v3, IGMP snooping

Seguridad y cortafuegos

l Evitar Rogue ONU

l DDOS, filtrado basado en ACL/MAC/URL

O&M

Soporta EMSWEBTelnetCLI y gestión de red unificada de VSOL OLT
